Светодиоды на велосипед, как установить светодиодную ленту на колёса

Содержание

Подсветка для велосипеда – устанавливаем светодиоды на колеса и раму своими руками

Тюнинг транспортных средств стал привычным и обыденным явлением. Подсветка велосипеда с помощью светодиодов вошла в моду относительно недавно, но уже вытеснила все остальные варианты украшения двухколесного друга. Появились различные виды и варианты размещения лампочек, в продаже есть масса элементов для всех узлов велосипеда.

Виды подсветок

Разработано множество способов подсветки велосипеда при помощи разных видов осветительных устройств. Используются следующие варианты:

  • неоновые трубки;
  • светодиодная лента или отдельные точечные элементы;
  • флуоресцентный слой, нанесенный на раму;
  • программируемая подсветка колес;
  • специальные светящиеся колпачки на ниппели.

Наиболее простой и доступный по цене вариант — светящиеся колпачки на ниппели. Однако, добиться ожидаемого эффекта можно только при быстрой езде, когда светящаяся точка сливается в одну сплошную световую окружность. Учитывая, что подсветку используют в темное время суток, такой способ украшения попросту опасен.

Графическая подсветка состоит из множества точечных элементов, установленных на обод или спицы велосипедных колес. Они разноцветные, установлены в определенном порядке. Для питания используется несколько пальчиковых батареек типа ААА. Во время движения точечные элементы сливаются в общую картину, оформляющую всю площадь колеса.

Не следует считать подсветку полноценной заменой освещения. Она не может выполнять такие задачи, являясь лишь украшением, эффектным и привлекающим внимание аксессуаром. Если важен именно функционал, следует установить переднюю фару и катафот сзади. Единственная практическая ценность подсветки — увеличение безопасности движения в вечернее или ночное время. В темноте оформленный световыми элементами велосипедист хорошо заметен, что способствует улучшению дорожной ситуации.

Неоновая

Неоновая подсветка выглядит весьма привлекательно. Она обладает ярким интенсивным свечением, которое может иметь различные цвета. При этом, стоимость такого украшения высока, а длительность работы при средней нагрузке очень мала — 3 аккумулятора стандартного типа способны обеспечивать электропитанием подсветку из 9 трубок всего 2,5 часа. В этом заключается основной недостаток неоновой подсветки, хотя есть и плюсы — например, она светится только во время движения велосипеда.

Холодный неон выпускают в виде жестких трубок или гибких и длинных лент. Чаще всего их устанавливают на линейных элементах конструкции велосипеда — частях рамы. Обычный набор подсветки, который можно приобрести в магазине, состоит из следующих элементов:

  • неоновая трубка (лента);
  • инвертор, преобразующий напряжение в 150 В;
  • батарейки (одна «Крона» или три пальчиковые).

Интересно! Неоновая трубка светится равномерно по всей длине, что дает яркий интенсивный эффект. Есть разные варианты цвета — желтый, зеленый, синий или красный.

Светодиодная

Светодиодная подсветка обладает большим количеством вариантов реализации. Это и колпачки на ниппель, и светодиодные ленты на раму или иные элементы, точечные блоки на колеса. Широкий выбор — не единственное преимущество. Светодиоды отличаются большим временем работы, так как потребляют небольшое количество энергии. Они неприхотливы, устойчивы к внешним воздействиям и очень долговечны — срок службы элемента составляет до 50000 часов. Для питания нужен источник на 9 или 12 В.

К наиболее продвинутым видам LED-подсветки следует отнести графические системы. Они позволяют получать вращающихся колесных дисках меняющиеся цветные изображения, образованные блоком RGB светодиодов. Управление системой обеспечивает электронная плата с программируемым контроллером. Система создает высокоэффективную и привлекательную подсветку, но ее цена вполне доступна массовому покупателю — приобрести подобный комплект можно всего за 20 долларов.

Важной особенностью светодиодов является возможность сделать подсветку на велосипед самостоятельно. Варианты самодельной иллюминации порой оказываются намного эффектнее стандартных образцов, а расходы и трудозатраты на их создание — достаточно низкими. В этом, а также в разнице цен, заключается принципиальное отличие LED подсветки от неоновых элементов.

Куда разместить

Велосипед — довольно простая конструкция, не дающая владельцу большого разнообразия мест для оформления. Выбирая вариант оформления, следует помнить о безопасности и легкости управления велосипедом. Рассмотрим возможные варианты установки подсветки.

Монтаж светильников на раму относится к наиболее простым вариантам, поскольку се элементы неподвижны и не нуждаются в специфических методах крепления. Светодиодную ленту можно просто приклеить на элементы рамы, обеспечивая максимально равномерное освещение всей конструкции.

Важно! Неоновую ленту можно обернуть вокруг трубок, используя гибкость светильника в полной мере. Главной задачей в обоих случаях является надежное крепление источника питания. Обычно его размещают в районе сиденья, где он не слишком бросается в глаза.

Колеса

Для подсветки колес велосипеда существует несколько вариантов:

  • светящиеся колпачки на ниппель;
  • графическая подсветка;
  • светодиодная лента;
  • гибкая неоновая лента.

Колпачки способны создать эффект светящегося круга, но он возможен только при большой частоте вращения колес велосипеда. Графическая подсветка приобретается в готовом виде. Точечные элементы крепятся на спицы с помощью специальных хомутов и подключаются к источнику питания и контроллеру.

Неоновую ленту можно просто пропустить между спиц по периметру обода. Это не составляет никаких проблем, но выглядит несколько примитивно.

Светодиодная лента разрезается на отрезки и устанавливается между спицами, образуя аккуратную и ровную светящуюся окружность. Этот вариант часто используется в качестве самостоятельной подсветки велосипеда, или в дополнение к графическому блоку.

Подсветка из светодиодной ленты своими руками

Светодиодную ленту обычно устанавливают на велосипед своими руками, поскольку готовых комплектов подобного типа в продаже не найти. Понадобится влагозащищенная лента, полностью закрытая силиконовой трубкой от всех возможных воздействий и контактов. Уровень защиты должен быть не ниже IP65. Надо приготовить необходимые инструменты и материалы:

  • LED лента достаточной длины;
  • фиксатор для источника питания;
  • два аккумулятора на 12 В;
  • кнопка или тумблер для включения подсветки;
  • термоклей, силиконовый герметик.
Читать еще:  Двухподвесные велосипеды: плюсы и минусы, отзывы, как выбрать, рейтинг, виды, видео

Интересно! Для сборки иллюминации велосипеда необходимо располагать временем и обладать некоторым опытом и навыками работы с паяльником, но результат того заслуживает. Рассмотрим все этапы работ по порядку.

Разрезаем светодиодную ленту

Резка ленты возможна только в специально отмеченных участках. Сначала надо отмерить необходимое расстояние, подгоняя его под линии реза. Для установки на обод колеса обычно режут на минимальные отрезки по 3 светодиода. Их длина примерно равна расстоянию между спицами. Разрезать надо аккуратно, стараясь не замять и не соединить между собой дорожки на ленте.

Крепим и паяем ленту

Соединение длинных участков, установленных на раме велосипеда, производится обычным порядком — на ленте имеются контактные площадки, к которым припаиваются соединительные провода. При сборке надо следить за правильностью соединения контактов и за соблюдением полярности. Рекомендуется сначала крепить к раме велосипеда один участок, потом припаивать к нему следующий отрезок и фиксировать его на раме или колесе — и т.д.

Оформление обода колеса велосипеда представляет собой более трудоемкую задачу. Методика соединения ничем не отличается от описанной, но большое количество отрезков усложняют процесс сборки и установки. Обычно колеса с велосипеда снимают, чтобы облегчить и ускорить работу.

Подключаем питание

Источник питания крепится обычно под сиденьем велосипеда (для подсветки рамы) или между спицами (для иллюминации колес). Необходимо надежно закрепить его, поскольку центробежная сила, возникающая при вращении, способна сбросить блок аккумуляторов. Самым надежным вариантом считается монтаж на металлические хомуты.

Иногда для снижения веса и устранения дисбаланса колес используют литиевые аккумуляторы для телефонов. В этом случае понадобится установить токоограничивающий резистор, а светодиоды понадобятся мощные, не менее 1 Вт.

Основные выводы

Подсветка велосипеда не имеет практической ценности, но является весьма эффектным украшением. Она пользуется немалой популярностью, что подтверждается большим спросом и множественным предложением в торговых сетях. Установка подсветки на велосипед требует опыта и некоторых навыков, но результат обычно вполне оправдывает затраты времени и сил. Свои варианты монтажа излагайте в комментариях на этой странице.

Делаем подсветку на велосипед из светодиодной ленты

Велосипедный спорт в последнее время набирает все большие обороты, как следствие на наших дорогах появляются толпы велосипедистов. И каждому из них хочется как-то выделиться. Кто-то перекрашивает своего железного коня в яркие цвета, кто-то устанавливает улучшенные детали. Но самый эффектный способ – это установка подсветки для колес велосипеда.

Преимущества установки подсветки очевидны:

  • Уникальность. Установка подсветки на колеса велосипеда позволит вам выделиться из толпы: проезжающий велосипед со светящимися колесами неизбежно привлечет внимание.
  • Безопасность. Ночью фонарики светят ярче, чем стандартные катафоты, делая вас заметнее как для водителей, так и для пешеходов.
  • Велосипеды с явными отличительными особенностями гораздо реже воруют, поэтому тюнинг подсветкой обезопасит вашего железного коня от кражи.

Готовые решения подсветки велосипеда

На сегодняшний день существует огромное количество готовых вариантов, которые можно купить в велосипедных магазинах.

Подсветка на ниппель

Выполняется в виде колпачка или палочки, которая накручивается на ниппель. Работают они от встроенных батареек и включаются автоматически при вращении колеса, однако бывают модели с выключателем. Устройство обычно имеет разные режимы подсветки и является самым бюджетным вариантом.

Подсветка на спицы

Аналогичный предыдущему вариант, только крепление осуществляется на спицу. При вращении светится вся плоскость колеса. Питание от батареек, блок с которыми крепится на втулке колеса.

Программируемые LED подсветки колес

Гораздо более дорогие и технологичные модели. Главной их особенностью является возможность запрограммировать свой собственный рисунок, который будет отображаться во время езды. Крепление, как правило, осуществляется на спицы с помощью хомутов.

Комплекты на обод

Выполняется в виде «гирлянды» и крепится на обод. Один из самых практичных вариантов, так как подсветка очень яркая, а цена на данные комплекты низкая.

Подсветка для велосипеда своими руками

Однако не обязательно сразу бежать в магазин, все можно дёшево сделать своими руками, а результат будет не хуже, чем у покупных вариантов. Перед тем, как начать работу необходимо купить все необходимые комплектующие. Нам понадобится:

  1. Светодиоды;
  2. провода;
  3. источник питания;
  4. выключатель.

Как выбрать светодиодную ленту

Для установки на велосипед подойдут и одиночные светодиоды, но гораздо практичнее использовать именно светодиодную ленту, на ней уже припаяны все элементы, включая токоограничивающие резисторы, её можно удобно нарезать и она имеет свой клеевой слой.

Есть несколько важных характеристик, на которые нужно обращать внимание при выборе:

  1. Мощность. Она измеряется в ваттах на метр и обозначает, какое количество энергии потребляет метр ленты. Чем выше мощность, тем ярче будет светить лента. Я не рекомендую брать слишком высокую мощность, так как батарея будет быстро садиться. (Оптимально 4-8 ватт)
  2. Степень защиты. Для наших нужд нужна влагостойкая лента (уровня IP 65 или IP67, IP68), если же вы решите взять обычную, то её будет необходимо защищать от воды герметиком, в качестве которого можно использовать силикон.
  3. Цвет выбирается из эстетических соображений.

Одиночные светодиоды

Корпус светодиода может иметь разные размеры, самые популярные: 3, 5, 10мм. Выбирать можно любой. В зависимости от цвета и размера меняются два самых главных параметра каждого светодиода: напряжение и прямой ток.

В зависимости от них нужно будет подбирать токоограничивающий резистор и источник питания. Все расчёты производятся по закону Ома:

R = V / I
где R — сопротивление в омах, V — напряжение в вольтах, I — ток в амперах.

Смотрим на показатели вашего светодиода. Допустим напряжение равно 2 вольтам (В), а ток 20 миллиампер (0.02А). Источник питания нужно брать большего напряжения, чем напряжение светодиода, например две батарейки по 1,5 вольта в сумме дадут 3В. Считаем:

Резистор R = (Vпитания – V светодиода) / I светодиода

R = (3 — 2) / 0.02 = 50 ом; значит, нам понадобится резистор сопротивлением 50 ом.

То же самое можно сделать, подключая светодиоды последовательно.

R = (12 — 2 * 3) / 0.02 = 300 ом, где 3 — количество диодов.

Соответственно, нужен резистор на 300 ом.

Такие сборки можно соединять параллельно, что очень удобно. Фактически это и есть схема, по которой устроена светодиодная лента.

Провода

Провода необходимо брать гибкие, многожильные, медные, с сечением примерно 1,5 квадрата. Берите нейтральные цвета, чтобы они сильно не выделялись.

Источник питания

Подбирать источник питания следует исходя из необходимого вам напряжения. Для светодиодной ленты подойдет батарейка типа «Крона» или сборка из 6-8 пальчиковых (АА) или мизинчиковых (ААА) элементов. Не забудьте купить держатель для батареек (холдер).

Читать еще:  Как выбрать велосипед для женщины (прогулочный и для города)

Но гораздо практичнее использовать аккумуляторы в виде тех же батареек. Более продвинутый вариант – литий-ионные аккумуляторы форм-фактор 18650. Они имеют удобное напряжение 3.7 вольта, но при необходимости их можно подключать параллельно, тогда напряжение суммируется и будет равно 7.2 и 11.1 вольта для 2 и 3 аккумуляторов.

Они имеют емкость от 1100мА/ч и вплоть до 3400мА/ч. На таких аккумуляторах подсветка будет работать в несколько раз дольше, чем от батареек. Не забудьте про зарядное устройство. Хорошо себя показали компании Efest или Trustfire.

Процесс сборки

Разрежьте светодиодную ленту на равные полоски в специально обозначенных местах. Удалите защитное покрытие и приклейте светодиодную ленту на обод колеса велосипеда. Для лучшей склейки тщательно обезжирьте обод спиртом или ацетоном и дайте ему просохнуть.

Как правильно разрезать диодную ленту читайте здесь.

Если вы используете отдельные элементы, то их можно закрепить на ободе, используя супер клей, но такое крепление не надежно. Более правильный вариант – это закрепить светодиоды на спицах велосипеда, используя кабельные стяжки, продающиеся в строительных магазинах.

Спаяйте все кусочки ленты параллельно (плюс к плюсу, минус к минусу) на специальных площадках. В случае со светодиодами в индивидуальном корпусе нужно спаять всё в сборки, как их правильно рассчитать, я писал выше.

Подключите холдер для батарейки и выключатель ко всей схеме.

Герметизируйте все открытые места пайки и соединений. Для этих целей подойдет любой герметик на силиконовой основе. Нужно просто нанести его открытые участки толстым слоем. Излишки можно будет удалить ножом.

Батарейку или батарейный отсек нужно крепить именно к центральной втулке колеса. Если закрепить элементы питания на ободе, то в колесе появится дисбаланс, который создаст биение при вращении колеса. Для этого подойдут длинные кабельные стяжки, но менять вышедшие из строя элементы питания будет затруднительно.

Другой вариант – это использовать изоленту или липучки, которые продаются в магазинах для шитья, тогда можно будет удобно откреплять и закреплять батарейный блок.

Светодиоды для велосипеда

6 минут Автор: Михаил Скворцов 323

Световой тюнинг велосипеда – распространенное явление среди любителей покатать по ночному городу. Подсветка улучшает видимость, делает байк заметнее на дорогах, украшает его и привлекает внимание со стороны. Светодиоды – простое решение достичь этой цели. Разберемся, какая бывает диодная подсветка, и узнаем, как поставить светодиоды на велосипед самостоятельно.

Разновидности светодиодной подсветки

Светодиодная подсветка представлена в нескольких вариантах:

  • колпачки на ниппели камер;
  • отдельные лампочки;
  • влагозащитная лента;
  • LED-пластина;
  • катафоты.

Рассмотрим подробнее.
Колпаки на ниппель – простое решение сделать свой велосипед ярким и броским в движении. Как видно из контекста, эти лампочки закрепляются на внутренних сторонах ободьев. Пока велосипед стоит, они лишь напоминают «светлячков». Но при движении колеса в темноте смотрятся как два ярких кольца. И чем выше скорость, тем длиннее «световой след» от них.

Второй вариант осветить колеса байка – установить светодиоды на спицах и ободьях. Отдельные лампочки соединяются в цепь и подключаются к источнику питания. Система обязательно снабжается переключателем, который соединяет цепь с батарейкой. Преимущество установки такой подсветки своими руками – возможность создать световой рисунок из ламп разных цветов.

Продвинутый вариант светодиодов для велосипеда – влагозащитные ленты. По сути, это готовая цепь, ее нужно лишь наклеить на колеса по своему усмотрению. Комплекты продаются в магазинах, но можно сделать подсветку из лент самостоятельно. Принцип такой же, как и с отдельными лампами. Впрочем, как это сделать, разберем чуть позже.

Катафоты со встроенными диодными лампочками используются в целях безопасности для передвижения в тумане и в ненастную погоду. Могут ставиться на спицы или дублировать основные светоотражатели и фары.

Последний вариант – светящиеся пластины, LED-аниматоры. Из всех перечисленных видов подсветки этот самый привлекательный. Самому его, конечно, соорудить не получится, только купить готовый. Немного о графическом светодиодном дисплее:

  • картинка программируется через ПК;
  • диск закрепляется на спицы колес при помощи хомутов;
  • изображение передается на пластину при движении велосипеда;
  • есть дополнительные режимы мигания, переливания;
  • работа от батарейки типа ААА.

Схема простая, установить готовый вариант на свой байк несложно. Конструкция не добавит существенного привеса, зато порадует взгляды прохожих и повысит уровень безопасности в темноте.

Как поставить единичные лампы

На первом этапе продумываем, как украсить колеса. Можно пойти простым путем – симметрично расположить лампы по окружностям ободьев и на спицах. Но из отдельных светодиодов можно разработать настоящий рисунок, осталось только включить фантазию. Но независимо от задумки, схема объединения лампочек в цепь и подключения их стандартна для всех решений.

В работе понадобятся:

  • светодиодные лампочки в нужном количестве;
  • проводки;
  • несколько батареек напряжением 9В;
  • хомутики для ламп и батареек;
  • выключатель;
  • паяльник, изолента;
  • герметик.

Светящиеся лампочки в стоячем положении велосипеда будут похожи на елочную гирлянду, а в движении оставлять «трек». Распространенные цвета – красный, голубой и зеленый. Их сочетание в равных количествах при вращении колес будет давать ослепительный белый свет.

Приступаем к сборке электрической схемы:

  1. Паяльником соединить выводы каждой лампы с проводами. Штыри светодиодов замотать изолентой.
  2. Последовательное соединение ламп, как в старых елочных гирляндах, – наиболее простое решение. Провода, следуя друг за другом, образуют неделимую схему. По сути, питание переходит между диодами. Если один из них откажет, придется перебрать всю цепь.
  3. При помощи хомутиков закрепить лампочки на спицах колес.
  4. Соединить провода с батарейками. Последние расположить на втулках колес.
  5. От батарейки протянуть проводок с переключателем на руль.

Оголенные участки дополнительно замотать изолентой. Проблемные участки, куда может попадать вода, пройти герметиком. Вот так несложно сделать электрическую цепь для подсветки колес велосипеда. На последнем этапе проверить работоспособность.

Установка светодиодной ленты на колеса велосипеда

Ленточные светодиодные лампы – другой способ сделать свой байк ярче и привлекательней. По сравнению с установкой отдельных ламп, сложности здесь – в спаивании участков цепи. Ленту чаще прокладывают на ободья. Для спиц можно использовать прозрачную пленку для заматывания и хомутики.

Для работы необходимо приготовить:

  • светодиодную ленту;
  • две батарейки номинального напряжения 9 В (как и для отдельных ламп);
  • крепежи для батареек;
  • переключатель;
  • паяльник;
  • клей-герметик.

Снимаем колеса с велосипеда. Ниппель будет точкой отсчета для прокладывания ленты. Разрезаем ее на отрезки, равные расстоянию между спицами (кроме ниппельного промежутка).

Приступаем к установке подсветки своими руками:

  1. Приклеить отрезки светодиодной ленты к ободу.
  2. Спаять стыки.
  3. К концу ленты (где ниппель) припаять выводной провод.
  4. Поставить держатель в области втулки колес и закрепить на них батарейки.
  5. Через спицу протянуть выводной провод к батарейке.
  6. На промежутке между концом ленты и аккумулятора установить кнопку переключения.
  7. Пройти герметиком открытые соединения. Для дополнительной защиты спаянных стыков ленты на каждую спицу можно установить пластиковые колпачки.
Читать еще:  Что делать, если на велосипеде постоянно откручивается педаль

Надеваем колеса на велосипед и проверяем работоспособность. Все горит – отлично, можно смело катать по ночным улицам. Если лента не включается, проверить соединение провода с лампами и батарейками. В крайнем случае, придется разобрать всю цепь и устанавливать заново. Правда, спайки разорвутся, и понадобится новая светодиодная лента.

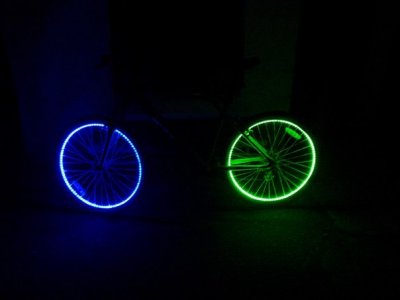

Светящиеся колеса на велосипеде – это красиво, круто и, главное, просто. Для установки самодельной подсветки не нужно искать каких-то специальные инструменты и материалы. Все это недорого стоит и доступно в свободной продаже.

Велотюнинг: светодиодная подсветка обода.

если ленту так порезать, то жрать будет энергии в два раза больше. + очень много гемороя при спайке, я так потратил 2 метра ленты. В итоге просто обклеил цельную ленту по одной стороне обода и все супер, и потребление меньше.

Так же, ребята. Советую сделать на кронах 9В. Светит не в полную мочь, но хватает на много месяцев (если не порезаная лента). Иные варианты: сделать токоприемники на колёса и брать энергию у аккумулятора где то под сиденьем. Но это не удобно.

100 рублей за метр. Цветов разных куча. Запитать можно от уже готовой «коробочки» — если не ошибаюсь, она называется «драйвер».
По-моему, удобнее будет. Можно этот шнур «обвить» по контуру обода, и будет тот же эффект, что от ленты, только сделать его попроще, ИМХО.

Mad Max, когда кончился весь бензак.

Фотографировал друг, тэг моё с его позволения.

Велосипеды Эрлангена

Пока шоссер в процессе, предлагаю взглянуть на велосипеды нашего велосипедного города.

Да, именно в таких количествах и перед каждым более-менее посещаемым зданием. При этом добросовестные немцы в 99% случаев умудряются не обломать друг другу корзинки, тормоза и прочие выступающие элементы велоанатомии.

Вот, к примеру, пожилая, но очень бодрая горожанка:

А на этом при мне к магазину подъехала веселая дамочка:

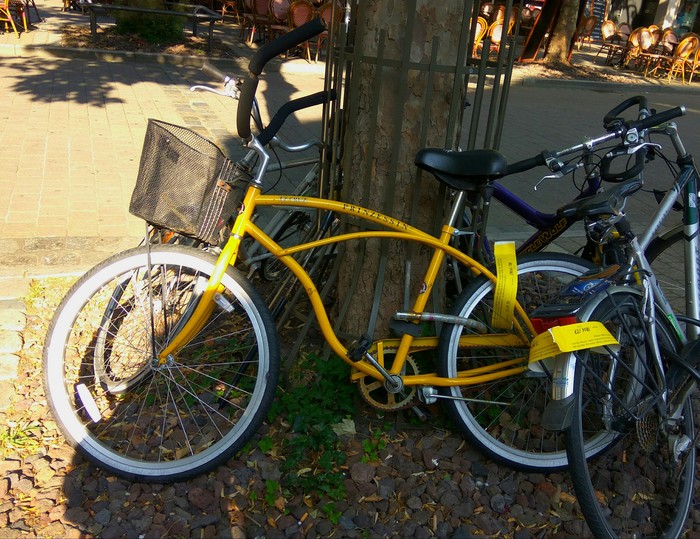

Уж не знаю, чей это желтый конь, но написано, что принцесса 🙂 Кстати, видите бумажку? Значит, велосипед стоит уже довольно долго. Если Принцесса скоро не заберет своего коня, то его заберет администрация города и продаст на аукционе!

А это… что это? По-моему, это батон хD Вы когда-нибудь видели такую конструкцию? Оно даже не амортизированое хD

Спасибо за внимание, следующий пост будет снова о шоссейнике 🙂
С уважением, ваша Раннер.

Адресные светодиоды — проект от А до Я

(Гифка не повтор, а уже новая прошивка с учетом Ваших советов!)

Итак, нам понадобятся:

1) Светодиодная лента — на адресных светодиодах WS2812B

2) Контроллер — лучше Arduino Nano

3) Блок питания — 9А DC-DC с 12В на 5В

4) Врезка на провод

Лента имеет маркировку WS2812B (144 шт. на метр, это самая яркая) при белом свечении, метр ленты потребляет где-то 40 Вт. У ленты только три контакта: плюс, минус и сигнал. Выбрал герметичный вариант ленты — светодиоды залиты силиконом.

Ленту невозможно согнуть поперек из-за этого и сложности, но разрезать её можно на каждом светодиоде. Первым делом мерим сколько нужно ленты и как её делить, чтобы повторить изогнутый контур багажника.

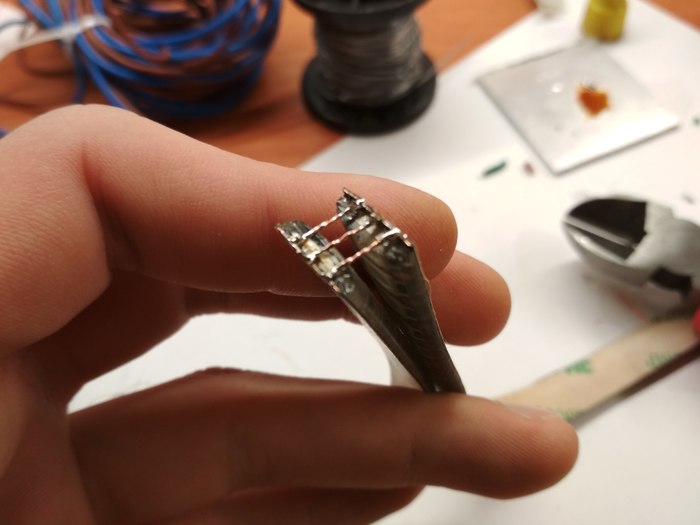

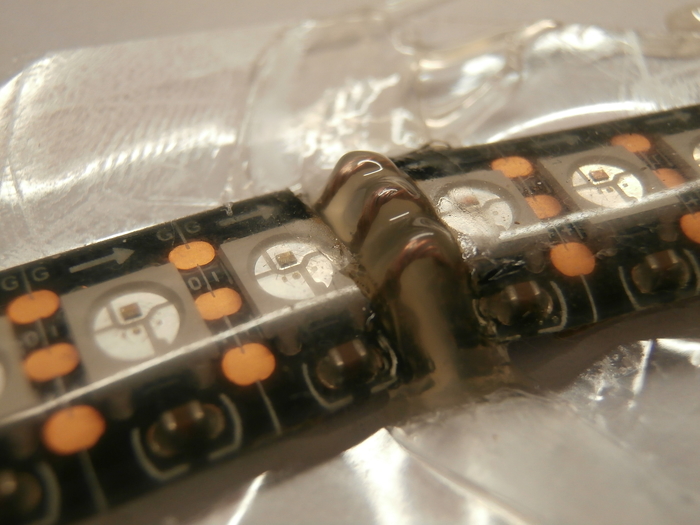

Перепробовал много вариантов перемычек: изолированные, оголенные, прямые отрезки. Лучшим вариантом оказались оголенные и изогнутые. Другие варианты отрывали пайку и повреждали дорожки, пока ёрзал ею по столу. Удобней паять сложив ленту пополам, ну и всё это дело залить горячими соплями клеевым пистолетом для прочности и, надеюсь, герметичности.

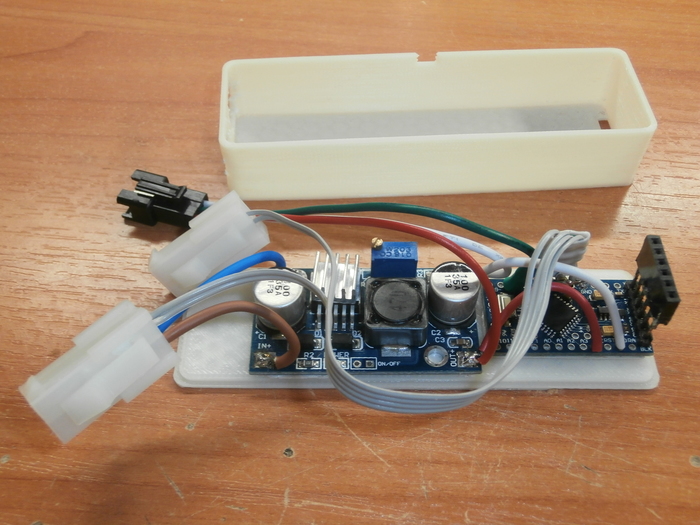

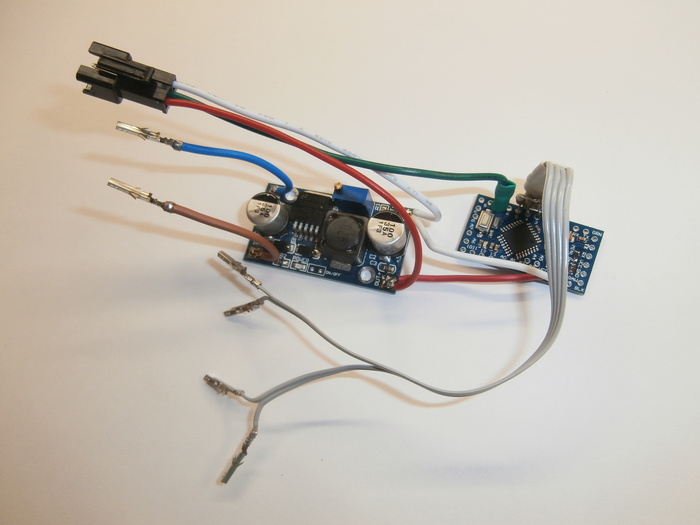

Из-за отсутствия на тот момент Arduino Nano пришлось взять Arduino Pro Mini (отличается более компактными размерами, но отсутствием mini USB разъема, о чем я потом сильно пожалел).

Так как контроллер воспринимает логические сигналы до 5В, а он будет подключён к проводке автомобиля в которой напряжение от 12В до 15В, то необходимо собрать «делитель напряжения» который делит напряжение =) и на выходе даст не более 5 вольт.

Как оказалось позднее, сигнал «стоп» это ярко загорающиеся габариты, т.е. на линии габаритов 6В, а когда нажат «стоп» то 12В. Так как напряжение на этой линии есть всегда, то это канал подключаем к аналоговому входу Ардуино, что бы отличать уровни напряжения в следовательно габариты от «стопа».

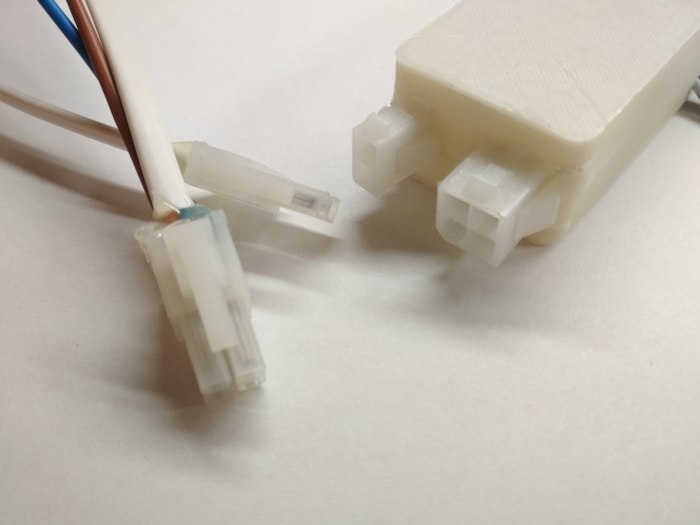

Ардуино и лента питаются от хорошего блока питания на 5В. Все входы и выходы подключал через разъемы EPS (удобные да ещё и с замочком). Всё это безобразие спрятал в напечатанную на 3D принтере коробочку. Место соединения проводов и разъема залил горячим клеем для прочности, а на другом конце провода припаял разъем, который врезается в провод авто, не повреждая его.

А теперь самое интересное заморочное: так как дело было зимой, машину решили разбирать на подземной парковке в относительном тепле и свете.

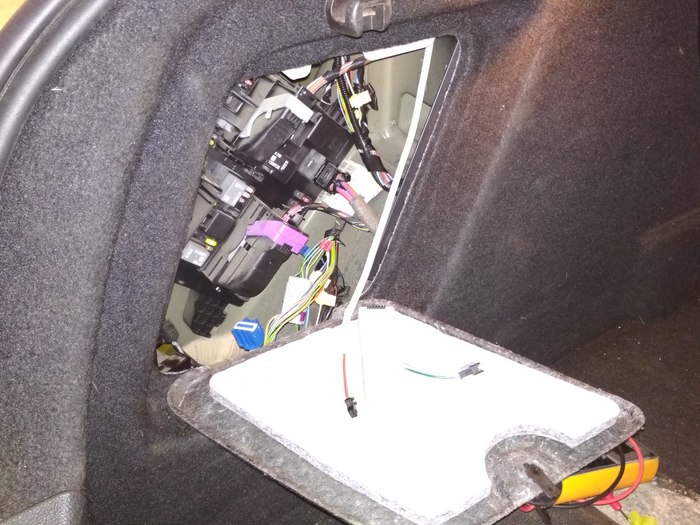

После нескольких часов потраченных на поиски электросхем автомобиля, а потом и их неудачной расшифровки, было принято решение искать нужные провода методом тыка в багажнике, возле блока предохранителей.

Первый вариант был прозванивать провода прокалывая изоляцию тонкой иглой, но она оказались достаточно тверда и непреступна. Быстрей и удобней получилось снять фару и подключится через разъем. Нашли контакт — узнали цвет провода, нашли его у блока предохранителей, обжали вокруг провода разъем.

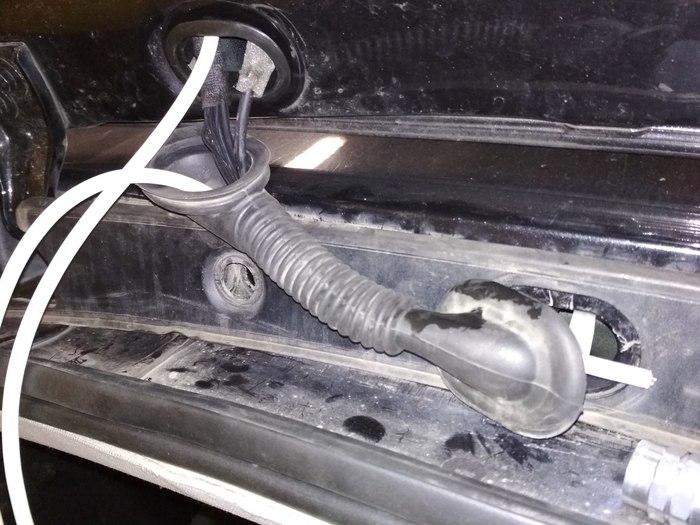

Осталось только протянуть провод от платы до начало ленты приклеенной к нижней части крышки багажника. Провод брал 3-х жильный 0,75 сечением, т.к. потери напряжения на тонком проводе будут ощутимы, да и ток не маленький — до 9А. Чтобы удобней было его протягивать через резиновые уплотнения багажника, мы смазали провод машинным маслом, которое достали щупом из двигателя)))

Перед наклейкой ленты поверхность крышки багажника обезжирили спиртом. Сперва приложил и закрепил ленту на изоленту =), а затем аккуратно снимая пленку с ленты, посегментно приклеивал её сильно прижимая. Ах да, еще аккуратно прогревал металл горелкой до состояния теплого чая т.к. было около нуля на улице.

Подключаем, показываем дорогим Пикабушникам, слушаем замечания — исправляем прошивку и ГОТОВО!
