Реле для скутера TORNADO

Содержание

Электрическая схема скутера

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков .

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красночёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Читать еще:  При попытке завести скутер течет бензин из карбюратора

Напряжение питания ламп не стабилизируется, но ограничивается реле-регулятором на определённом уровне (около 12V), так как на больших оборотах переменное напряжение, поступающее от генератора, превышает допустимое. Думаю, об этом знают те, у кого выгорали габариты при неисправностях реле-регулятора.

Несмотря на всю свою важность, устройство реле-регулятора достаточно примитивно. Если расковырять компаунд, которым залита печатная плата, то можно обнаружить, что основной реле является электронная схема из тиристора BT151-650R, диодного моста на диодах 1N4007, мощного диода 1N5408, а также нескольких элементов обвязки: электролитических конденсаторов, маломощных SMD-транзисторов, резисторов и стабилитрона.

Из-за своей примитивной схемотехники реле-регулятор частенько выходит из строя. О том, как проверить регулятор напряжения читайте здесь.

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартёр.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Запуском стартера управляет пусковое реле (10).

Пусковое реле размещено с правой стороны на раме скутера. На пусковое реле приходит толстый красный провод от плюсовой клеммы аккумулятора. Так запитывается пусковое реле.

Датчик и индикатор топлива.

Датчик уровня топлива (14) встроен в топливный бак.

От датчика отходят три провода. Зелёный является общим (минус питания), а двумя другими датчик подключается к индикатору уровня топлива (11), который установлен на приборной панели скутера.

Датчик топлива (14) и индикатор (11) являются одним устройством и запитываются постоянным стабилизированным напряжением. Так как два этих устройства разнесены между собой, то они соединяются трёхконтактным разъёмом. Плюсовое напряжение питания поступает на индикатор топлива и датчик по чёрному проводу с замка зажигания.

Если разомкнуть трёхконтактный разъём, идущий от датчика топлива, то индикатор топлива перестанет показывать уровень топлива в баке. Поэтому, если у вас не работает индикатор топлива, то проверьте соединительный разъём между датчиком и индикатором топлива, а также убедитесь, что на них подаётся напряжение питания.

Также стоит помнить, что напряжение питания на датчик и индикатор подаётся при замкнутом положении замка зажигания (12). По схеме – это правое положение.

Реле поворотов.

Реле поворотов или реле-прерыватель (24). Служит для управления передними и задними лампами указания поворота.

Как правило, реле поворотов устанавливается рядом с приборами (спидометром, тахометром, индикатором уровня топлива) на приборной панели. Для того чтобы его увидеть надо снять декоративный пластик. На вид выглядит как небольшой пластмассовый бочонок с тремя выводами. При включённых поворотниках издаёт характерные щелчки частотой около 1 Гц.

После реле поворотов устанавливается переключатель указателей поворота (23). Это обычный клавишный переключатель, который коммутирует плюсовое напряжение от реле-поворотов (серый провод) на лампы. Если взглянуть на схему, то при правом положении переключателя (23) мы подаём напряжение по синему проводу на правую переднюю (21) и правую заднюю (32) лампу указатель. Если переключатель в левом положении, то серый провод замыкается на оранжевый, и мы подаём питание на левую переднюю (19) и левую заднюю (33) лампу указатель. Кроме того, параллельно соответствующим лампам-указателям (19, 20, 32, 33) подключены сигнальные лампы (20 и 22), которые размещены на приборной панели скутера и служит чисто информационным сигналом для водителя скутера.

Звуковой сигнал.

Звуковой сигнал (31) скутера размещён под пластиковым обтекателем скутера рядом с реле-регулятором.

Напряжение питания звукового сигнала – постоянное. Оно поступает от реле-регулятора или аккумулятора (если двигатель выключен) через замок зажигания и кнопку включения звукового сигнала (25).

Читать еще:  Нет тяги на оригинальном скутере Defiant (4-х тактный)

Лампа ближнего/дальнего света (16). Да, та самая, что освещает нам дорогу в тёмное время суток.

Сама лампа является двойной с двумя нитями накала и тремя контактами для подключения в электроцепь. Один из контактов, понятно, общий. Мощность лампы 25W, напряжение питания 12V. Горит безбожно при неисправном реле-регуляторе из-за того, что оно не ограничивает амплитуду напряжения на уровне 12 вольт, что приводит к тому, что на лампу подаётся напряжение 16 – 27 вольт, а то и больше. Всё зависит от оборотов.

Поэтому, если на холостом ходу лампа светит очень ярко, а не в полнакала, то лучше выключите её и проверьте реле-регулятор. Если оставите всё как есть, то лампа ближнего/дальнего света сгорит, что печально. Стоимость её приличная.

На фото рядом лампа указателя поворота (красная). Мощность лампы 5W на напряжение питания 12V.

Самокат части реле стартера мотоцикл реле для Honda NX200/XR250/Торнадо

Ningbo Joint International Supply Co., Ltd.

Характеристики

Приветствуем вас в использовании Торговая гарантия Разместить заказ!

1. Все детали находятся под жестким контролем качества перед отправкой

2. Высокое качество и умеренная цена отправить предложение руем цену в зависимости от качества и количества.

3. У нас есть тесные отношения с сотнями производителей, чтобы мы могли предложить ваши товары в соответствии с вашими образцами и спецификацией.

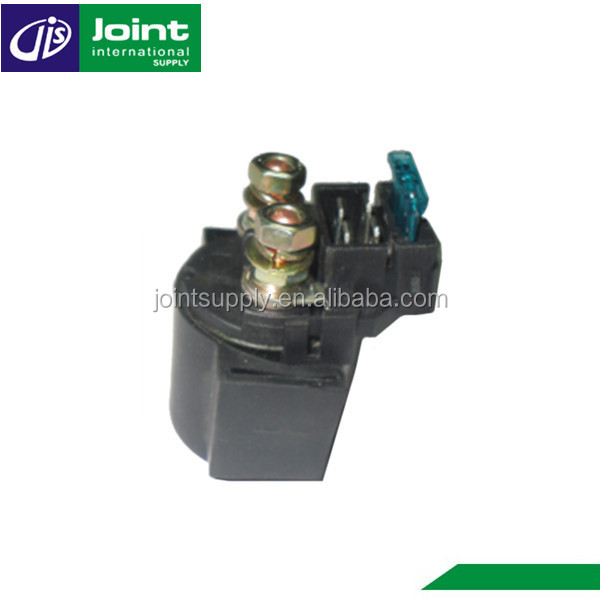

Скутер запчасти реле стартера реле мотоцикла для Honda NX200/XR250/TORNADO

Для Honda NX200/XR250/TORNADO

Нинбо, провинция Чжэцзян

Минимальный объем заказа

300 шт, малый заказ может быть принят

30-35 рабочих дней после получения депозита

L/с, T/T, Western Union, Paypal

Ningbo Joint International Supply Co. Ltd.

Каждая упаковка в белом пакете или в соответствии с запросами клиентов.

(1) Мы предлагаем индивидуальные услуги.

Ou R log или OEM log доступны, мы можем сделать цветную упаковку в соответствии с вашими требованиями.

Мы можем предложить образцы клиентов для проверки качества.

Скутер запчасти реле стартера реле мотоцикла для Honda NX200/XR250/TORNADO

( 1) Каждая упаковка в белой сумке

(2) 50 комплектов/коробка

(3) Размер коробки: 52*27*37 см, Вес: 23 кг

(1) TT, 30% депозит, 70% перед отправкой.

(2) L/C на месте. (высокая банковская плата, не рекомендуется, но acceptab L e)

(3) 100% Western Union заранее. (специально для авиаперевозки или небольшого количества)

(4) Paypal является наиболее полезным и безопасным и не отказывается от Paypal платы при выборе.

(1) менее 45 кг, мы отправим экспресс. (От двери до двери, удобно)

(2) между 45-200 кг, мы отправим воздушным транспортом. (Самый быстрый и безопасный, но дорогой)

(3) более 200 кг, мы отправим по морю. (Самый дешевый, но долгое время)

(1) Обслуживание OEM/ODM

Наш профессиональный отдел исследований и разработок может разрабатывать различные товары в соответствии с требованиями клиентов.

(2) Образцы доступны

Мы можем предложить вам образцы для проверки качества, но вы должны нести плату за образец и стоимость перевозки.

(3) Индивидуальная упаковка

Независимо от внутренней упаковки или внешней коробки, мы можем разработать по вашему запросу.

(4) посещение фабрики

Если у вас достаточно времени в Нинбо, искренне приглашаем вас посетить нас.

Наша компания находится рядом с аэропортом.

(5) быстрый ответ

На все запросы ответят в течение 12 часов.

1. Вы производитель или торговая компания?

Re: Мы торговая компания, но мы занимаемся производством запчастей для мотоциклов более 10 лет, поэтому у нас есть много хороших поставщиков, они не только могут дать нам хорошую цену, но и могут гарантировать качество. Не беспокойтесь о цене, не беспокойтесь о качестве, пожалуйста, свяжитесь с нами.

2. Могу ли я получить один образец для проверки качества?

Ответ: конечно. Мы можем предложить вам образцы для проверки качества или утверждения клиента, но вы должны нести плату за образец и стоимость перевозки.

3. Могу ли я Напечатать наш логотип или название компании на товары?

Re: Конечно, мы можем напечатать ваш логотип или название компании в соответствии с вашими требованиями, но вам нужно отправить нам ваш логотип сертификации и сертификат авторизации.

Мы являемся профессиональной компанией по производству запчастей и аксессуаров для мотоциклов.

Для лучшей товары и обслуживания, свяжитесь с нами сейчас! Спасибо!

Реле для скутера TORNADO

Dizzy » 20 фев 2010, 04:26

Ничто не остается, если вы ставите ксенон на скутер 50сс, либо 100сс, 125сс, да и 150сс. Везде стоят специфичные схемы питания света, как правило, переменным током.

Типичные реле-регуляторы на скутерах не подходят для большого потребления постоянного тока ксенона (3А в рабочем режиме, 10А при старте 1 лампы. ) да и емкость аккамулятора оставляет желать лучшего: 3-5 А/ч.

тут мы уже нуждаемся в тюнинговом, как правило, самодельным реле-регулятором и желательно увеличенной емкостью аккумуляторной батареи на скутере (7-21 А/ч).

Эти регуляторы как правило тиристорные, шунтирующего типа:

это все относится к скутерным однофазным магнето-генераторам, стоящим почти на всех скутерах.

но придется немного переделать систему питания фар и габаритов на скутере.

очень желательно отсоединить от массы одну обмотку генератора. иначе будет использоваться только одна половина волны синусоиды, будет греться диодный мост.

или придется использовать упрощенную схему:

итак, массу мы отрезали и в зависимости сколько витков на генераторе, и от оборотистости мотора думаем, будем ли мы получать ток с основной обмотки, или с основной+регулирующей обмотки.
обмотки генератора уже соединены последовательно, и есть 2 провода идущик к реле регулятору (1- выход основной обмотки, 2 — выход регулирующий).

Читать еще:  Скутер сам газует

так как нам нужна теперь только одна обмотка, один из проводов отрываем, (номер 1, если мы используем всю катушку, номер 2, если токовую обмотку) и припаиваем его конец к оторванному от массы началу катушки.
все изолируем чтобы не замкнуло об генератор, и радуемся переделанному под шунтирующий реле-регулятор генератору.

как корел поставлю прикину схему.
ждите продолжения

Re: Схемы реле-регулятор для мопеда, скутера. Ксенон, Музыка.

mms » 20 фев 2010, 16:28

а я использовал вот такую схемку:

считаю ее самой простой в сборе. собирается за час. радиатор лучше брать хороший

Re: Схемы реле-регулятор для мопеда, скутера. Ксенон, Музыка.

edi48 » 20 май 2010, 01:24

Re: Схемы реле-регулятор для мопеда, скутера. Ксенон, Музыка.

mms » 20 май 2010, 14:29

Re: Схемы реле-регулятор для мопеда, скутера. Ксенон, Музыка.

edi48 » 20 май 2010, 22:27

Re: Схемы реле-регулятор для мопеда, скутера. Ксенон, Музыка.

mms » 24 май 2010, 10:57

Re: Схемы реле-регулятор для мопеда, скутера. Ксенон, Музыка.

edi48 » 24 май 2010, 13:18

Re: Схемы реле-регулятор для мопеда, скутера. Ксенон, Музыка.

Андрей » 25 май 2010, 02:30

Re: Схемы реле-регулятор для мопеда, скутера. Ксенон, Музыка.

edi48 » 26 май 2010, 01:17

Re: Схемы реле-регулятор для мопеда, скутера. Ксенон, Музыка.

mms » 26 май 2010, 02:09

не того типа они . скорее ты не так собрал что то . такие вещи простые при исправных деталях работают на 100%

кста нада проверять от переменки от трансформатора. постоянка нинкак невкатит на тестах. тока транс. без лампы на тестах и без нагрузки на выходе РР(без нее тетировать тож неенада) мощные трансы вольт на 20 ватт на 100 в треск от работы имисторов уходили от кз)))

Re: Схемы реле-регулятор для мопеда, скутера. Ксенон, Музыка.

edi48 » 28 май 2010, 00:08

Re: Схемы реле-регулятор для мопеда, скутера. Ксенон, Музыка.

mms » 28 май 2010, 01:18

http://pdf1.alldatasheet.com/datasheet- . -600B.html
симисторы ваще никак незвонятся, ну точнее звонятся специальной приспосбой ) ищется в нете.
прямого однозначного прозвона быть не должно.

но ты ж не на схеме наверно мериш?

Как проверить тринистор(тиристор) и симистор
Журнал «Радио», номер 12, 1999г.
Автор: В. Севастьянов, г. Воронеж

Существует немало самодельных пробников и измерительных приборов для проверки работоспособности, а также примерной оценки параметров тринисторов и симисторов. Я для этих целей вот уже много лет пользуюсь. омметром (можно и авометром, работающим в режиме омметра) с напряжением питания 1,5 В.

При проверке тринистора подключаю к нему омметр плюсовым щупом к аноду, минусовым — к катоду. Сначала устанавливаю предел измерения «х1» и замыкаю пинцетом выводы анода и управляющего электрода. Стрелка индикатора отклоняется примерно до середины шкалы. Затем убираю пинцет: если тринистор «чувствительный», т.е. открывается при малом управляющем токе и удерживается в открытом состоянии небольшим анодным током — положение стрелки не изменится.

Аналогичные испытания провожу на пределе «х10», измеряя сопротивление между анодом и катодом тринистора в открытом состоянии (некоторые тринисторы удерживаются и на этом пределе). Если сопротивление находится в пределах 140. 300 Ом, значит тринистор смело можно использовать в конструкции.

В случае проверки тринистора с большим током удержания стрелка индикатора после отключения пинцета возвращается на нулевое деление шкалы. Такой тринистор стараюсь не использовать.

Точно так поступаю при проверке симисторов: подключаю омметр к аноду и катоду и перемыкаю выводы анода и управляющего электрода.

MOTOUA.NET: Схема проводки VIPER TORNADO 250cc — MOTOUA.NET

  • MOTOUA.NET >ФОРУМ
  • >ГАРАЖ: обсуждение, эксплуатация, ремонт и тюнинг мототехники
  • >КИТАЙ
  • >Ремонт китайских скутеров и макси-скутеров
  • Правила форума
  • НОВЫЕ СООБЩЕНИЯ
  • 3 Страниц
  • 1
  • 2
  • 3
  • Вы не можете создать новую тему
  • Вы не можете ответить в тему

Схема проводки VIPER TORNADO 250cc доработка и усовершенствование

#1 genri_grin

  • Участник
  • Группа: Пользователи
  • Сообщений: 353
  • Регистрация: 20 Январь 08

Так как сварочные работы по доработке рамы были благополучно завершены
следующий этап это замена и доработка проводки
предлагаю в этой теме обсудить идеи по доработке и усовершенствованию электрической части данного скутера

для затравки выкладываю составленую мной подробную схему родной проводки

Сообщение отредактировал genri_grin: 01 Декабрь 2008 — 22:54

  • 3 Страниц
  • 1
  • 2
  • 3
  • Вы не можете создать новую тему
  • Вы не можете ответить в тему

Другие ответы в этой теме

#2 MAG

  • Участник
  • Группа: Пользователи
  • Сообщений: 371
  • Регистрация: 04 Сентябрь 08

#3 MAG

  • Участник
  • Группа: Пользователи
  • Сообщений: 371
  • Регистрация: 04 Сентябрь 08

#4 Schnitzer

  • Участник
  • Группа: Пользователи
  • Сообщений: 73
  • Регистрация: 20 Ноябрь 08

#5 genri_grin

  • Участник
  • Группа: Пользователи
  • Сообщений: 353
  • Регистрация: 20 Январь 08

прикуривател, подсветку бордочка, индикатор заряда батареи, аварийку -уже поставил давно , теперь просто интегрирую все это в общий жгут
пневмо сигнал на подходе, насчет концевика боковой подножки думаю

О плохом
основной жгут проводки—— В ТОПКУ
провода сечением 0,3 мм2
на некоторых проводах в жгуте частично отсутствует изоляция
клемы пластелиновые
собрано все очень похабно, как оно отездело сезон без единой проблемы загадка

О хорошем
блоки переключателей порадовали — до клем провода нормального сечения, нормальные контакты в переключателях
замок зажигания тоже в норме

После подробного изучения вопроса было принято решение заменить всю проводку
для чего был закуплен фирменный обжимник клем, провода 32 цветов, клемы, гофратрубка четырех размеров и т.д.

Сообщение отредактировал genri_grin: 02 Декабрь 2008 — 18:35

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
